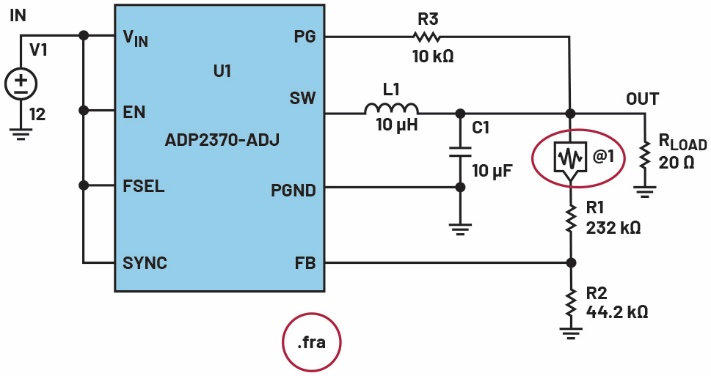

本文指出：简介设计电源时，仔细检查控制循环很重要。控制环的控制不当会导致电源转换器振荡或运行不稳定。这种振荡不仅会在输出中产生过量的电压波纹，还可以降低电磁兼容性（EMC）性能。另外，如果无法正确设置控制循环，则电压转换器还将响应负载传输和电压变化。检查控制循环的简单步骤“ Bode”图为检查控制循环提供了独特的基础。可以使用诸如LTSpice（版本17.1或更高版本）之类的模拟工具轻松快速地开发Bode图。本文将探讨执行波特的图表模拟的三个步骤。第一步是使用LTSPICE（例如调节器电路的传输）对电路进行 - 对电路。图1显示了ADP2370踩下开关调节器的电路。在LTSpice中，电路电路（即。，外电路）可以从就绪电路中选择。当电路出现在显示屏上时，从“零件”选项卡中选择一个频率响应分析仪（FRA）。这将添加到上部电压分隔器电阻（R1）上方。图1显示了此示例中使用的FRA。图1将频率响应分析仪添加到电路调节器的传输baud图仿真下接下来，选择一种用于开发波特图的模拟类型。在图1中，模拟的类型显示为“ .fra”。在开始Bode图仿真之前，必须输入所需的参数。有许多选择要优化。 FRA AY的单击部分将带来一个窗口，您可以在其中配置不同的陶工图设置。选项“帮助我为调节器传输配置为调节器传输”，该选项在图2中标记的红色圆圈可以自动配置，从而使操作变得轻而易举。图2频率响应分析仪窗口中的波特图设置了直流输出电压，TransfER频率和预期调节器带宽（0 dB相交频率）的输入开关调节器。完成这些设置后，按仿真键。图3。使用LTSpice 17.1的版本生成用于移动调节器的Bode图。图3显示了Bode Graph窗口，该窗口在仿真过程完成后自动打开。在波特图中，频率表示0 dB的交点处的控制回路带宽。例如，大约是23 kHz。可以通过相位边缘评估控制环的稳定性。相位边缘是指在0 dB处的控制环的相移获取相交频率，图3中标记为“ Gain_1”。例如，相位边缘应大于40°，大约为53°，例如，这表明调节器的传递是足够的稳定性。结论在使用LTSpice 17.1及以后时，FRA模块可以轻松创建搬运工图。不仅如此，模拟计算过程将是优化，大量缩短了模拟时间，因此可以轻松优化开关调节器控制循环。介绍了Frederang IK Dostal是具有20多年工业经验的电力管理专家。他参加了德国埃兰根大学的微电子学，并于2001年加入了国家半导体，作为该领域的工程师应用，这有助于客户对项目实施电力管理解决方案，从而积累许多经验。在此期间，他还在美国亚利桑那州凤凰城工作了4年，担任应用工程师，并负责移动电源产品。他于2009年加入ADI，并在欧洲担任了许多产品线和技术支持职位，并拥有广泛的设计和应用知识，目前是电力管理专家。弗雷德里克（Frederik）在德国的阿迪·慕尼黑（Adi Munich）分支机构工作。
